DELL 서버 RAID 설정

안녕하세요 유똥입니다.

오늘은 Dell 서버 RAID 설정방법에 대하여 알아보겠습니다.



 RAID란?

RAID는 SATA방식의 HDD를 여러 개 묶어서 더 큰 용량으로 사용할수 있도록 해주는 모드라고 생각하시면 됩니다.



 RAID 설정

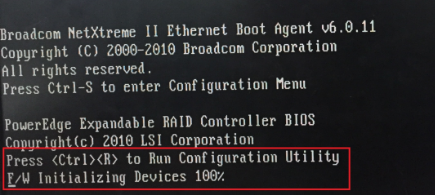

서버 콘솔로 연결 후 부팅상태에서 아래 화면처럼 Ctrl+r로 RAID Controller 진입

일반적으로 Dell 630이후 서버는 Raid Controller를 가지고 있으므로 보통 RAID 잡을때, Raid Controller로 설정합니다.
Raid 설정을 위한 Configuration Utility 진입 방법은
- 부팅 과정에서 Raid Controller를 체크하고 Ctrl+R을 눌러서 진입해서 잡으면 됩니다.
- 부팅 과정에서 Raid Controller를 체크한 직후 Ctrl + R을 눌러 설정 화면 진입



- 저는 이미  RAID가 잡혀져 있어 초기화 진행 후 RAID 재설정 해보겠습니다.



 레이드 재생성

configuration clear
PERC H700 Adater 부분에서 키보드 F2 입력 -> clear config 엔터 →
selecting this option will delete all virtual disks. are you sure you want to clar the configuration?
문자이 나오면 yes 선택 해주시면 됩니다.

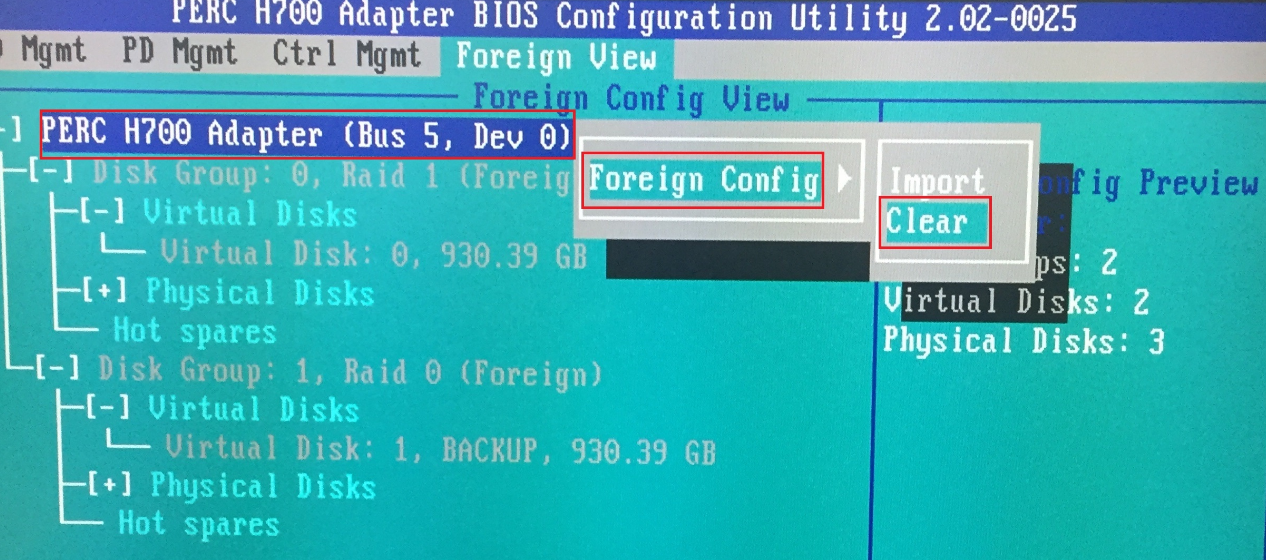

• 만약 디스크가 Foreign 상태라면 Foreign config를 clear를 합니다.
• PERC H700 Adater 부분에서 키보드 F2 입력 → Foreign clear

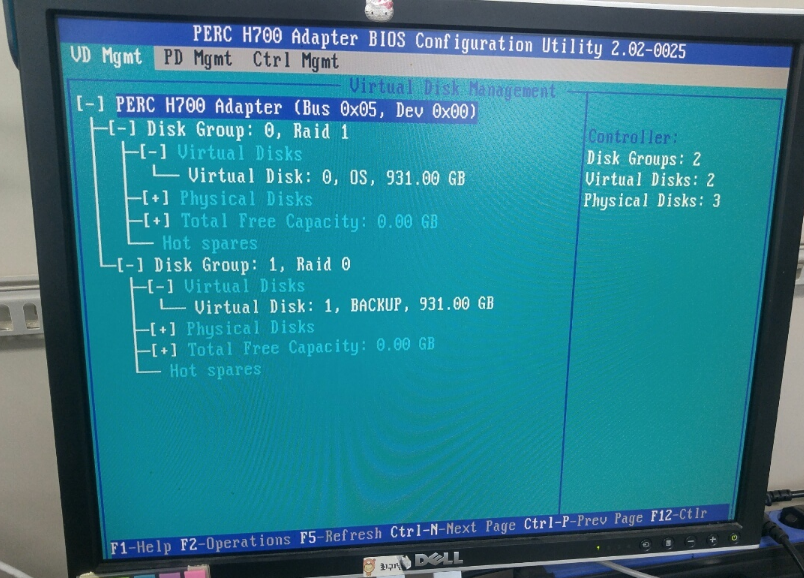

VD Mgmt의 Controller로 커서 이동 후, F2키, Enter키를 입력 후 Create New VD를 통해 신규로 구성 작업을 진행합니다.





각각 RAID 디스크 마다 원하는 RAID 레벨은 선택해주시면 됩니다.
저는 RAID 1과 0을 선택했습니다.

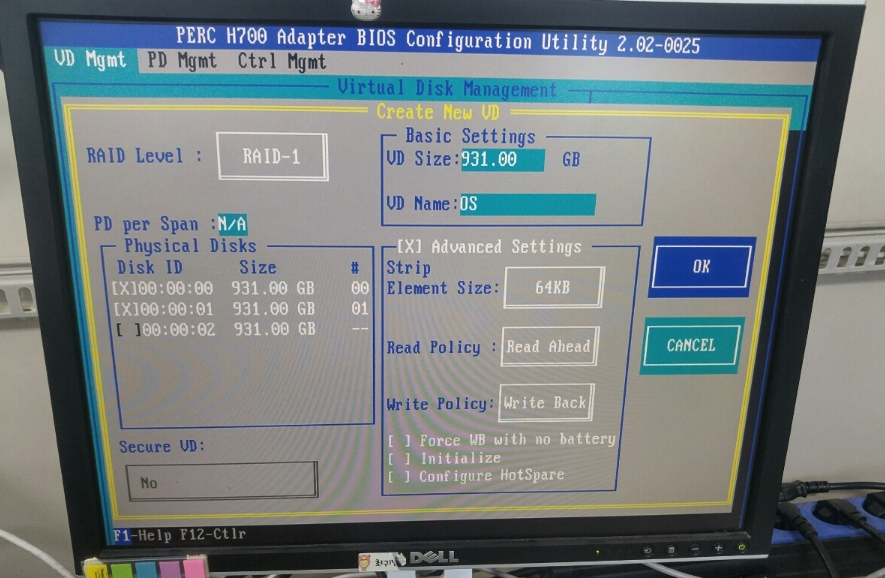

Raid Level 엔터 → Raid 1 혹은 0 선택
1.2.3) Physical Disks에서 디스크 선택(키보드 space).

a. OS : 0,1번 포트(raid 1), BACKUP: 2 포트 (raid 0)
b. OS : 0,1번 포트(raid 1), BACKUP: 2,3 포트 (raid 1)
c. OS : 0,1번 포트(raid 1), BACKUP: 2,3 포트 (raid 1), DB_postgresql : 5,6 포트 (raid 1)
1.2.4) Advanced Settings → Read Policy : Read Ahead 선택, Write Policy: Write Policy 선택 후 OK 클릭

절대로 Initialize 체크를 하게되면 데이터가 날라가기 때문에 반드시 주의하셔서 설정해주시기 바랍니다.
기종에 따라 Initialize 하냐고 물어보는데 반드시 No 선택!!!!! 필수





이렇게 설정 후 부팅을 하게되면 RAID 설정 작업이 완료됩니다.

여기까지 Dell Server RAID 설정방법에 대해서 알아보았습니다.
